三特快讯| 2026-09-28|admin
把普通塑料袋放进低温环境，有时会发现袋体比常温时更硬，折叠处发僵，受到挤压或跌落冲击后还可能从封边、折角等薄弱位置开裂。单层EVA低温包装袋则常用于冷冻食品、冰袋内衬、低温日用品和工业零件包装，其主要特点是在较低温度下仍能保持一定柔软度和抗冲击能力。它的低温表现并不是因为袋子里加入了某种“防冻液”，而是与EVA特殊的分子结构、乙酸乙烯酯含量、结晶程度以及制袋工艺有关。
包装行业习惯使用“EVA”这个简称，国家标准中常写作EVAC，全称为乙烯—乙酸乙烯酯共聚物。它由乙烯和乙酸乙烯酯两类结构单元共同聚合形成，业内也常把乙酸乙烯酯写成醋酸乙烯，英文简称为VA。本文讨论的是采用EVA类树脂加工而成的单层薄膜袋，袋体只有一层均匀的聚合物膜，不包含铝箔、尼龙、PET或其他薄膜层压结构，因此不属于复合袋。

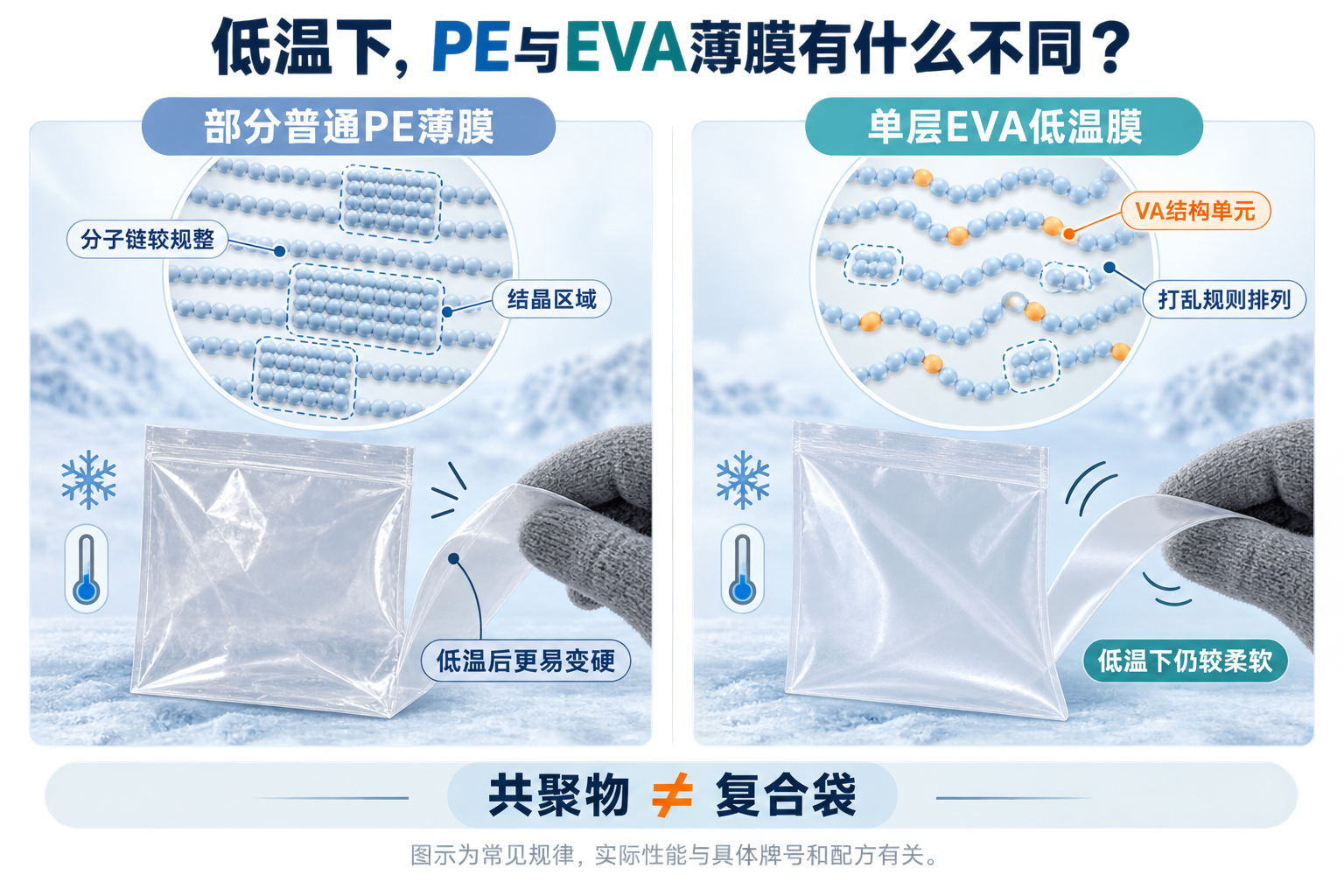

聚乙烯分子链比较规整，其中一部分链段能够排列成较有秩序的结晶区域。温度下降后，分子链活动能力降低，薄膜会比常温时更硬。如果原料牌号、配方或制袋结构不适合低温使用，袋体受到弯折、跌落或尖角冲击时，就更容易在应力集中的位置损坏。
EVA在乙烯分子链中引入了VA结构单元，相当于在原本较规整的链条中加入了一些不容易整齐排列的部分。这些结构会干扰分子链紧密结晶，使材料的结晶程度和相关热性能发生变化，薄膜通常会表现得更加柔软、更有弹性，在低温环境中也较容易保持弯曲能力。用一个不完全严谨但容易理解的比喻来说，普通绳子可以整齐码放，加入一些形状不同的绳结后，整条绳子便不容易排列得那么紧密，活动空间也会随之增加。
EVA的性能与VA含量密切相关。一般来说，VA含量增加后，聚乙烯链段原有的规整性进一步受到影响，材料的结晶度、熔融温度和刚性往往下降，柔软性、弹性、透明性以及低温挠曲能力则可能提高。这也是为什么不同牌号的EVA摸起来差别很大：有些接近柔软的聚乙烯薄膜，有些更像有弹性的橡胶材料，还有一些适合制作热熔胶、发泡材料或光伏胶膜。
不过，VA含量并非越高越好。袋子过软，装入有棱角或较重的物品后可能容易拉伸变形；耐热性下降，会缩小热封加工窗口；表面过于黏涩，还可能影响开口、自动包装和堆叠效率。与此同时，抗拉强度、阻隔性、摩擦系数和加工稳定性也会发生变化。因此，低温包装袋不能只追求“手感越软越高级”，而要在低温柔韧性、机械强度、热封性能和使用成本之间取得平衡。
很多人看到EVA由乙烯和乙酸乙烯酯两部分组成，就认为它也是一种复合袋。实际上，共聚与复合是两个不同层面的概念。共聚发生在材料的分子结构中，两类单体通过化学反应形成同一种聚合物；复合袋则通常是把两种或更多已经成形的材料层，通过黏合、挤出复合或其他方式结合在一起。
单层EVA袋虽然含有不同的结构单元，但制成薄膜后仍是一层连续、均匀的材料，没有可以剥开的不同膜层。判断袋子是不是复合袋，不能简单地数原料名称，而应观察它有没有不同材料构成的分层结构。采购时可以要求供应商明确标注“单层EVA薄膜袋”或“单层EVA基薄膜袋”，并说明是否加入其他改性树脂和功能助剂，避免仅凭商品名称作判断。
低温柔韧性好，并不代表袋子在冷库里绝对不会破裂。实际包装中，最先损坏的往往不是大面积袋膜，而是封边、折角、冲孔和与产品尖角接触的位置。薄膜厚度不均、热封温度不合适、封边夹有水分或粉末、袋口存在微小缺口，都可能形成应力集中。常温下看不出问题的封口，进入低温环境后再经历搬运和跌落，就可能突然裂开。
包装内容物也会改变结果。例如，冻结后的食品棱角可能比冷冻前更硬，冰块移动时会直接撞击袋壁；金属零件和塑料托盘的尖角，也可能在运输振动中反复摩擦同一点。因此，判断EVA低温袋是否合格，不能只把空袋放进冰箱，再用手揉一揉。更有意义的测试，是装入实际产品，按照真实温度和储存时间进行冷冻，再完成弯折、跌落、挤压和封口检查。
EVA常见于冷冻食品袋和低温包装，但“材质是EVA”不等于成品自动符合食品接触要求。食品包装是否合格，还要看使用的树脂、添加剂、着色剂和加工过程是否符合相应规定，并结合预期接触的食品类型、温度和时间进行迁移等项目评价。工业用EVA袋、冰袋外包装或普通零件袋，不能因为外观相似就改作食品袋使用。
耐低温也不等于可以耐高温。适合冷冻储存的袋子，未必适合微波加热、沸水蒸煮或高温杀菌。低温包装和高温蒸煮对材料提出的是两套不同要求，如果包装上没有明确的使用温度和加热说明，不应自行扩大用途。用于直接接触食品时，还应查看产品标识、符合性声明以及执行的食品安全标准。
采购时首先要确定最低使用温度、冷冻时间、装载重量和运输方式。同样是“低温袋”，用于短时间冷藏、长期冷冻、冷链周转和反复冻融，对材料的要求并不相同。供应商给出的“耐低温”如果没有测试温度、时间和方法，只能算笼统描述，不能直接作为性能依据。
其次应确认EVA牌号或材料组成、VA含量范围、薄膜厚度及偏差、热封强度、拉伸性能、抗穿刺能力和开口性。袋子需要机器自动包装时，还要考察摩擦系数、膜卷平整度和静电情况；装入含油、带水或有尖角的产品时，则应进行针对性的相容性和包装试验。VA含量能够帮助理解材料特性，却不能代替成品测试，因为薄膜的最终表现还受到厚度、加工温度、冷却速度、助剂和封边工艺影响。
单层EVA低温包装袋的价值，在于它通过分子结构调节材料的结晶和柔韧性，使袋子在寒冷环境中仍能保持较好的弯曲与缓冲能力。它不是普通塑料袋简单做厚一点，也不是在袋壁中加入第二层材料。真正可靠的低温袋，需要合适的EVA牌号、稳定的薄膜厚度、牢固的热封和贴近实际场景的冷冻测试共同配合。
所以，选择EVA低温袋时，不要只问“这个袋子够不够软”，而应继续追问：它准备在多少温度下使用、要冻多久、装什么、怎样搬运、封口能不能承受跌落。手感只能提供第一印象，低温后的完整性才是包装真正需要交出的答案。
全国标准信息公共服务平台：GB/T 30924.1—2025《塑料 乙烯-乙酸乙烯酯（EVAC）模塑和挤出材料 第1部分：命名系统和分类基础》
全国标准信息公共服务平台：GB/T 30925—2014《塑料 乙烯-乙酸乙烯酯共聚物热塑性塑料 乙酸乙烯酯含量的测定》
