三特快讯| 2026-10-08|admin
收到快递时，很多人都有过这样的体验：看上去薄薄的塑料快递袋，用手从袋面中间怎么扯都不容易扯开；一旦剪开小口，或者被纸盒尖角、钥匙之类的硬物顶住，裂口却会迅速扩大。袋口的胶条也很特别，刚贴上时似乎还能调整，压紧一段时间后再想完整揭开，常常不是胶层被分开，而是袋膜先被拉白、拉长，最后直接破裂。快递袋能经历分拣、堆压和长途运输，靠的并不是简单地“把塑料做厚”，而是袋身、热封边和自粘封口共同形成的一套受力结构。
本文讨论的是常见的单层塑料薄膜快递袋，其袋壁以聚乙烯等热塑性材料为主体，整张袋膜只有一个连续材料层，再经过印刷、切袋、热封和加装袋口胶条制成。这里不涉及纸塑复合袋、气泡复合袋、多层共挤袋和塑料编织袋。袋口局部使用胶黏剂属于封口结构，并不代表袋身采用了复合膜。
快递袋使用的塑料薄膜有一个很实用的特点：受到拉力时，它通常不会像纸张一样立即断开，而是先发生伸长和变形。吹膜生产过程中，熔融的塑料被挤出、吹胀并牵引成膜，材料内部的分子链会形成一定取向。最终得到的袋膜既有柔韧性，也有一定的拉伸强度，受力后能够通过变形分散一部分能量。

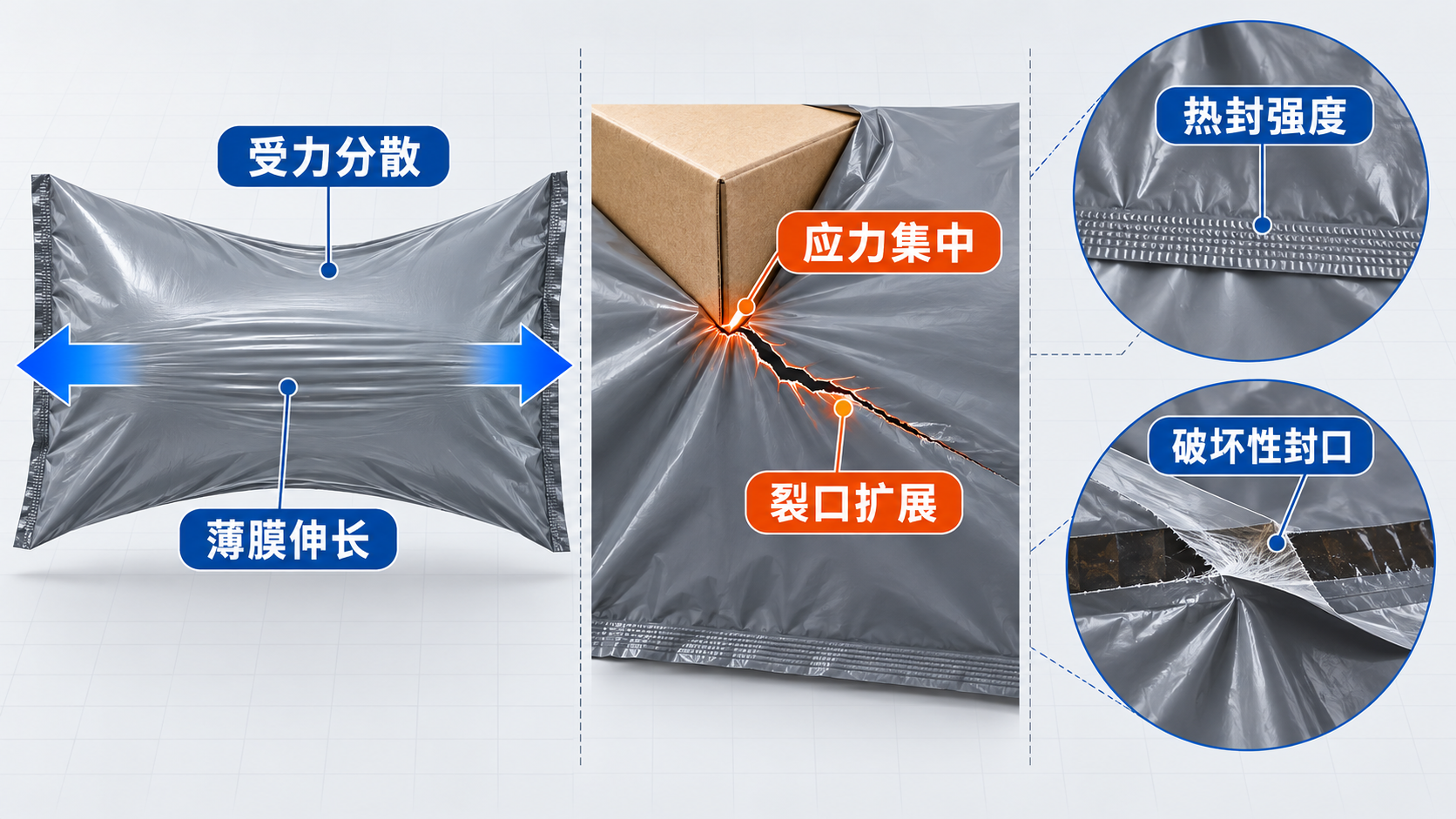

当人用双手拉扯一块表面完整的快递袋时，力量会分布在相对较大的区域，袋膜可以一边伸长，一边把载荷传递到周围，因此不容易马上出现裂口。袋膜越均匀、原料韧性越合适、吹膜工艺越稳定，这种“拉得长却不突然断”的表现越明显。相反，如果薄膜厚薄不均，或者材料中存在杂质、凝胶颗粒和分散不良的颜料，这些位置就可能成为最先发生破坏的薄弱点。
抗拉和抗穿刺是两种不同的能力。双手拉扯时，力量分布在较宽的袋面上；尖锐盒角顶住薄膜时，原本分散的外力会集中到很小的接触区域，使局部应力迅速升高。薄膜一旦被刺出小孔，孔口就相当于人为制造了一个缺口，后续拉力会集中在裂纹尖端，裂口因此更容易继续扩展。
这也是为什么用手拉一只完整快递袋可能很费劲，用钥匙尖轻轻划出一道口子后却很容易撕开。快递袋的厚度只能部分改善穿刺能力，真正的表现还与材料种类、配方韧性、薄膜均匀度和内装物形状有关。如果商品带有尖角、金属边缘或硬质凸起，仅靠增加袋子厚度并不一定可靠，更有效的做法是给尖角增加护角、纸板或缓冲材料，避免它在运输中持续顶压同一个位置。
制袋时，筒状或片状塑料薄膜需要经过切割和热封。热封不是简单地把两片塑料“烫一下”，而是让接触区域在适当温度和压力下软化，使分子链在界面处相互扩散，冷却后形成连续的封合区域。温度、压力和停留时间必须相互配合，任何一个参数偏离合适范围，都可能让封边变成整只袋子的短板。
温度过低或封合时间不足，两层薄膜没有充分熔合，运输时可能沿封口整齐剥开；温度过高，又可能使封口附近的薄膜变薄、收缩甚至脆化，看似封得很牢，实际在反复弯折和冲击后更容易断裂。封刀表面有污染、压力不均或袋口夹入灰尘，同样会造成局部虚封。因此，评价快递袋不能只拉袋身，还要看底封和侧封是否平直、连续，封边附近有没有明显烫伤、褶皱和未封合区域。
常见快递袋的袋口会设置一条压敏胶，并用离型膜覆盖。封袋时撕掉离型膜，把袋舌压向胶区，胶黏剂便会在压力作用下贴合薄膜表面的细小起伏。按压越充分，胶层与袋膜的实际接触面积通常越大；随着接触时间延长，具有黏弹性的胶层还会继续润湿表面，因此刚贴上的袋口和放置一段时间后的袋口，开启手感可能并不相同。
快递包装强调运输途中不易自行开口，同时也希望开启痕迹容易识别。胶口被强行揭开时，剥离力集中在一条很窄的前沿上，如果胶层与薄膜结合较牢，袋膜会先发生拉伸、发白和永久变形，严重时直接撕裂。这种现象并不意味着胶水“腐蚀”了塑料，而是封口结构把开启动作转化成了对薄膜的连续剥离和撕裂。由此形成的破坏痕迹，也能提示包装是否曾被打开。
快递袋做成深色或不透明状态，主要是为了遮挡内装物和保护寄递隐私。对于单层塑料袋，色母粒会分散在整层薄膜中，使光线难以直接穿透。但颜色越深，并不自动代表袋子越结实。着色体系需要与基础材料和吹膜工艺匹配，如果颜料或填料加入过多、颗粒团聚，薄膜表面可能出现粗点，韧性和封合稳定性也可能受到影响。
判断快递袋质量时，应同时观察遮光效果、气味、膜面均匀度和印刷状态。正常袋膜应当相对平整，不应出现大量晶点、穿孔和明显异味；印刷层不应轻易掉色，胶口和封边也要保持连续。对于来源和用途不明的快递袋，不宜拿来直接包装熟食、果蔬等入口食品，因为快递包装的使用场景、添加剂控制和检测要求与食品接触包装并不相同。
快递袋的“结实”不能只靠手感判断。GB/T 16606.3—2018《快递封装用品 第3部分：包装袋》涉及厚度、拉伸强度、断裂标称应变、直角撕裂、热合强度、冲击和穿刺等性能。把这些指标放在一起，是因为快递袋在实际流转中会同时经历拉扯、跌落、堆压、摩擦和尖角顶压，单独一个拉伸数据无法代表全部运输风险。
快递袋还涉及印刷油墨、色母粒和其他添加成分。现行强制性国家标准GB 43352—2023《快递包装重金属与特定物质限量》已于2024年6月1日实施，对快递包装中的重金属和特定物质提出了限量要求。采购时，除了询问厚度和承重，还应核对产品执行标准、检测资料、材料气味、溶剂残留以及适用的寄递场景，不能只按照单只价格作出选择。
选择袋子前，先看内装物，而不是先决定袋子要多厚。柔软的纺织品主要考验袋膜拉伸、封边和胶口；装有纸盒的商品要重点检查盒角是否会顶袋；金属零件、工具和带尖角的塑料制品，则需要更高的穿刺保护，必要时还要增加内包装。袋子尺寸也不能过小，商品塞得太满会让袋膜长期处于拉伸状态，分拣时再受到撞击，封边和盒角位置就更容易破裂。
对于电商和物流采购，较实用的办法是用真实商品进行模拟装袋和跌落测试，同时检查袋面、封边和胶口分别从哪里开始失效。如果每次都在袋底开裂，应优先调整热封工艺；如果总被盒角扎破，应改善内装方式和穿刺性能；如果袋口运输后翘起，则要检查胶条、按压力度和袋口是否受到灰尘污染。找到具体失效位置，比盲目增加整只袋子的厚度更有效，也更有利于包装减量。
单层塑料快递袋能够承受运输，不是因为某一个部位特别坚硬，而是因为柔韧的袋膜负责分散拉力，连续的热封边负责保持袋体完整，压敏胶口负责封闭并留下开启痕迹。它可以很抗拉，却未必同样抗尖角穿刺；可以封得很牢，也可能因为热封参数不合适而从袋底开裂。真正可靠的快递袋，需要根据内装物选择尺寸和性能，并同时检查拉伸、穿刺、封边、胶口以及材料安全指标。
